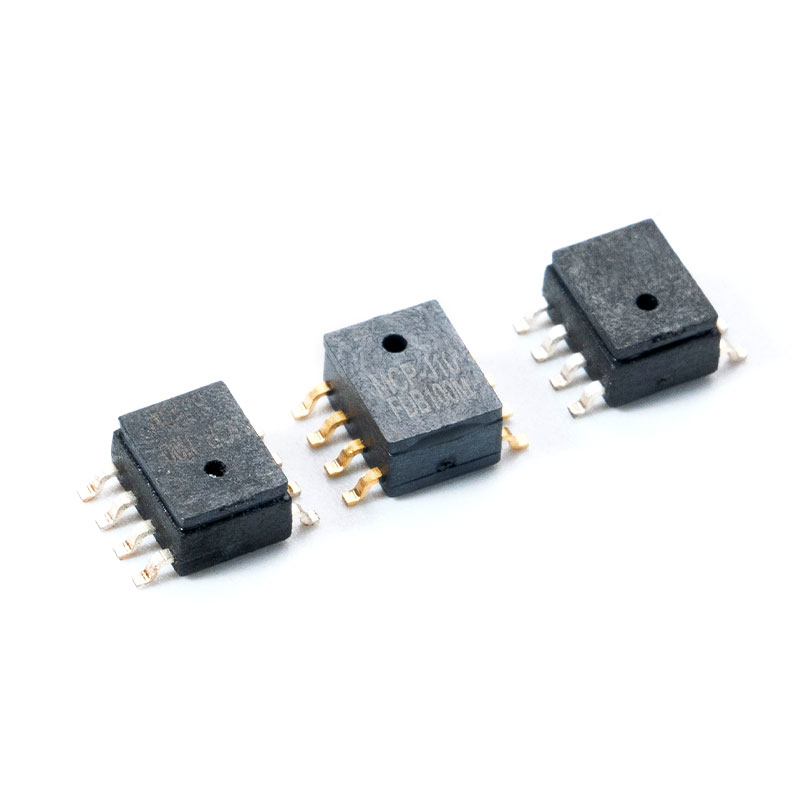

เซ็นเซอร์ความดันสัมบูรณ์คืออะไร?

อ เซ็นเซอร์ความดันสัมบูรณ์ เป็นทรานสดิวเซอร์ที่วัดความดันสัมพันธ์กับสุญญากาศสมบูรณ์ (0 Pa) แทนที่จะวัดสัมพันธ์กับความดันบรรยากาศหรือความดันอ้างอิงอื่นๆ ทำให้มีความแตกต่างโดยพื้นฐานจากเกจหรือเซ็นเซอร์ดิฟเฟอเรนเชียล และเหมาะอย่างยิ่งสำหรับการใช้งานที่ความผันผวนของบรรยากาศอาจทำให้เกิดข้อผิดพลาดในการวัดที่ยอมรับไม่ได้ ตั้งแต่ระดับความสูงของการบินและอวกาศไปจนถึงระบบ HVAC อุตสาหกรรม เซ็นเซอร์ความดันสัมบูรณ์ เป็นรากฐานสำคัญของวิศวกรรมการวัดที่แม่นยำ

คู่มือนี้ครอบคลุมทุกสิ่งที่วิศวกร ผู้เชี่ยวชาญด้านการจัดซื้อ และผู้วางระบบจำเป็นต้องรู้ ตั้งแต่หลักการทำงานและข้อมูลการเปรียบเทียบไปจนถึงเกณฑ์การเลือกเฉพาะแอปพลิเคชันและตัวเลือกการใช้งานที่มีต้นทุนต่ำ

1. เซ็นเซอร์วัดแรงดันสัมบูรณ์ทำงานอย่างไร

1.1 หลักการทำงานหลัก

อ เซ็นเซอร์ความดันสัมบูรณ์ ประกอบด้วยห้องอ้างอิงที่ปิดสนิทซึ่งอพยพไปยังสุญญากาศที่เกือบสมบูรณ์แบบ (โดยทั่วไปคือ <10⁻³ Pa) ไดอะแฟรมตรวจจับ—โดยทั่วไปทำจากซิลิคอน สแตนเลส หรือเซรามิก—จะเบี่ยงเบนไปเพื่อตอบสนองต่อแรงกดในกระบวนการที่กระทำที่ด้านหนึ่ง การโก่งตัวทางกลนี้จะถูกแปลงเป็นสัญญาณไฟฟ้าโดยใช้วิธีการถ่ายโอนวิธีใดวิธีหนึ่ง:

• ตัวต้านทานแบบพายโซเรสซิทีฟ : สเตรนเกจบนไดอะแฟรมจะเปลี่ยนความต้านทานตามสัดส่วนการโก่งตัว พบมากที่สุดในเซ็นเซอร์ที่ใช้ MEMS เนื่องจากมีความไวสูงและต้นทุนต่ำ
• ตัวเก็บประจุ : การโก่งตัวจะเปลี่ยนความจุระหว่างไดอะแฟรมและอิเล็กโทรดคงที่ ให้ความเสถียรในระยะยาวดีเยี่ยมและการเบี่ยงเบนของอุณหภูมิต่ำ
• เพียโซอิเล็กทริก : สร้างประจุภายใต้แรงกดดันแบบไดนามิก เหมาะที่สุดสำหรับการวัดค่าชั่วคราวที่รวดเร็ว ไม่ใช่แรงดันคงที่
• สะท้อน : ความดันจะเปลี่ยนความถี่เรโซแนนซ์ขององค์ประกอบที่สั่น ความแม่นยำสูงแต่ต้นทุนสูงกว่า

จากนั้นเอาต์พุตจะถูกปรับสภาพผ่านวงจร ASIC ในตัวที่ให้การชดเชยอุณหภูมิ การแก้ไขออฟเซ็ตเป็นศูนย์ และการขยายสัญญาณ ทำให้เกิดเอาต์พุตอะนาล็อกที่ปรับเทียบแล้ว (0–5 V, 4–20 mA) หรือดิจิทัล (I²C, SPI)

1.2 สัมบูรณ์เทียบกับเกจเทียบกับดิฟเฟอเรนเชียล — ความแตกต่างที่สำคัญ

การทำความเข้าใจความแตกต่างระหว่างเซ็นเซอร์ประเภทต่างๆ ถือเป็นสิ่งสำคัญสำหรับการออกแบบระบบที่ถูกต้อง ในขณะที่เซ็นเซอร์เกจวัดความดันสัมพันธ์กับบรรยากาศโดยรอบและเซ็นเซอร์ส่วนต่างจะเปรียบเทียบความดันในกระบวนการสองแบบ เซ็นเซอร์ความดันสัมบูรณ์ vs gauge pressure sensor การเปรียบเทียบเผยให้เห็นความแตกต่างของจุดอ้างอิงพื้นฐานที่ส่งผลต่อความแม่นยำในการวัดในสภาพแวดล้อมที่มีระดับความสูงหรือสภาพอากาศที่แปรผันได้

1.3 เหตุใดการอ้างอิงถึงสุญญากาศจึงมีความสำคัญ

ห้องอ้างอิงสุญญากาศแบบปิดผนึกคือสิ่งที่ทำให้การวัดค่าสัมบูรณ์เป็นไปได้ ต่างจากเซ็นเซอร์เกจซึ่งใช้ช่องระบายอากาศที่เปิดออกสู่บรรยากาศ เซ็นเซอร์ความดันสัมบูรณ์ มีภูมิคุ้มกันต่อการเคลื่อนตัวของบรรยากาศ การเปลี่ยนแปลงระดับความสูง และการเปลี่ยนแปลงบรรยากาศตามฤดูกาล สิ่งนี้ไม่สามารถต่อรองได้ในการใช้งาน เช่น การวัดระดับความสูงในการบิน ซึ่งข้อผิดพลาดแรงดัน 1 hPa ที่ระดับความสูงสามารถแปลเป็นข้อผิดพลาดระดับความสูง ~8.5 ม. ซึ่งเป็นอัตราความปลอดภัยที่สำคัญในน่านฟ้าที่มีการควบคุม

ในเครื่องช่วยหายใจทางการแพทย์และปั๊มแช่ การวัดความดันสัมบูรณ์ช่วยให้มั่นใจได้ว่าการส่งยาและการช่วยหายใจจะไม่ได้รับผลกระทบจากระดับความสูงของโรงพยาบาลหรือการเปลี่ยนแปลงของความดันโดยรอบในระหว่างการขนส่ง

2. เซ็นเซอร์ความดันสัมบูรณ์เทียบกับเซ็นเซอร์ความดันเกจ - การเปรียบเทียบเชิงลึก

2.1 การเปรียบเทียบข้อกำหนดแบบเคียงข้างกัน

เมื่อประเมินก เซ็นเซอร์ความดันสัมบูรณ์ vs gauge pressure sensor วิศวกรต้องพิจารณาไม่เพียงแค่จุดอ้างอิงเท่านั้น แต่ยังต้องพิจารณาถึงประสิทธิภาพของแต่ละประเภทในพารามิเตอร์มาตรวิทยาที่สำคัญด้วย ตารางด้านล่างสรุปข้อกำหนดเอกสารข้อมูลทั่วไปสำหรับอุปกรณ์ที่ใช้ MEMS ที่เทียบเคียงได้ในช่วง 0–10 บาร์:

2.2 เมื่อใดจึงควรเลือก แน่นอน Over Gauge

เลือกอัน เซ็นเซอร์ความดันสัมบูรณ์ เมื่อ:

• แอปพลิเคชันทำงานที่ระดับความสูงหรือสถานที่ที่แตกต่างกันด้วยความกดดันของบรรยากาศที่แตกต่างกัน (เช่น อุปกรณ์เคลื่อนที่ เครื่องบิน โดรน)
• การตรวจสอบย้อนกลับการวัดตามมาตรฐานสัมบูรณ์ (หน่วย SI: Pascal) เป็นสิ่งจำเป็นสำหรับการปฏิบัติตามกฎระเบียบ ซึ่งพบได้ทั่วไปในการรับรองทางการแพทย์และการบินและอวกาศ
• จำเป็นต้องมีการตรวจสอบสุญญากาศหรือการควบคุมกระบวนการภายใต้บรรยากาศ (เช่น การผลิตเซมิคอนดักเตอร์ การทำแห้งแบบเยือกแข็ง)
• การบันทึกข้อมูลในระยะยาวจำเป็นต้องมีพื้นฐานที่มั่นคงและไม่มีการเบี่ยงเบน ซึ่งไม่ได้รับผลกระทบจากการเปลี่ยนแปลงสภาพอากาศในแต่ละวัน

เซ็นเซอร์เกจยังคงเป็นตัวเลือกที่ต้องการในระบบไฮดรอลิกและนิวแมติกแบบวงปิด โดยที่แรงดันสัมพัทธ์ต่อบรรยากาศเป็นปริมาณทางวิศวกรรมที่เกี่ยวข้อง (เช่น การเติมลมยาง แรงดันหม้อไอน้ำ)

2.3 ความเข้าใจผิดที่พบบ่อย

• ความเข้าใจผิด: "เซ็นเซอร์สัมบูรณ์อ่าน 0 ในสภาพแวดล้อม" — พวกเขาทำไม่ได้ ที่ระดับน้ำทะเล เซ็นเซอร์สัมบูรณ์จะอ่านค่าได้ ~101.325 kPa มีเพียงเซ็นเซอร์เกจเท่านั้นที่อ่าน 0 ในสภาพแวดล้อม
• ความเข้าใจผิด: "เซ็นเซอร์สัมบูรณ์จะมีความแม่นยำมากกว่าเสมอ" — ความแม่นยำขึ้นอยู่กับการออกแบบและการสอบเทียบ ไม่ใช่ประเภทอ้างอิง เซ็นเซอร์เกจสามารถให้ความแม่นยำเท่ากันหรือดีกว่าสำหรับการวัดสัมพัทธ์
• ความเข้าใจผิด: "คุณสามารถแปลงเซ็นเซอร์เกจให้เป็นค่าสัมบูรณ์ได้โดยเพิ่มความดันบรรยากาศ" — ใช้งานได้เฉพาะเมื่อทราบความกดอากาศและคงที่ ซึ่งไม่ตรงตามวัตถุประสงค์ในการใช้งานแบบเคลื่อนที่หรือในพื้นที่สูง

3. การใช้งานหลักตามอุตสาหกรรม

3.1 เซ็นเซอร์วัดความดันสัมบูรณ์สำหรับการใช้งานเครื่องวัดระยะสูง

ที่ เซ็นเซอร์ความดันสัมบูรณ์ for altimeter applications เป็นหนึ่งในกรณีการใช้งานที่มีความต้องการทางเทคนิคมากที่สุด เครื่องวัดความสูงของเครื่องบินอาศัยแบบจำลองบรรยากาศมาตรฐานสากล (ISA) ซึ่งกำหนดความสัมพันธ์ระหว่างความดันกับระดับความสูงที่คาดการณ์ได้ โดยความดันจะลดลงประมาณ 1.2 hPa ต่อระดับความสูงที่เพิ่มขึ้น 10 เมตรที่ระดับน้ำทะเล

สำหรับระบบการบินที่ได้รับการรับรอง เซ็นเซอร์ต้องเป็นไปตามมาตรฐานด้านสิ่งแวดล้อม DO-160G และระดับการรับประกันซอฟต์แวร์ RTCA/DO-178C ข้อมูลจำเพาะที่สำคัญ ได้แก่ :

• ช่วงแรงดัน: 10–110 kPa (ครอบคลุมระดับความสูงตั้งแต่ -500 ม. ถึง ~30,000 ม.)
• ความละเอียด: <1 Pa (เทียบเท่ากับความละเอียดระดับความสูง ~8 ซม.)
• การชดเชยอุณหภูมิ: -55°C ถึง 85°C
• ทนต่อแรงกระแทกและการสั่นสะเทือนตามมาตรฐาน MIL-STD-810

โดรนและ UAV ระดับผู้บริโภคใช้เซ็นเซอร์วัดความกดอากาศ MEMS ที่มีต้นทุนต่ำกว่า (เช่น ความละเอียด 24 บิต อินเทอร์เฟซ I²C) ซึ่งยังคงให้ความแม่นยำในระดับความสูง <±1 เมตรในสภาวะสงบ ซึ่งเพียงพอสำหรับการควบคุมการบินอัตโนมัติและฟังก์ชันกลับบ้าน

3.2 เซ็นเซอร์วัดแรงดันสัมบูรณ์สำหรับระบบ HVAC

ใน เซ็นเซอร์ความดันสัมบูรณ์ for HVAC systems บทบาทหลักคือการตรวจสอบแรงดันสารทำความเย็นในวงจรคอมเพรสเซอร์ การจ่ายและส่งคืนแผงจ่ายอากาศของหน่วยจัดการอากาศ (AHU) และระบบอัตโนมัติในอาคาร (BAS) ต่างจากการตรวจสอบแรงดันต่างของตัวกรอง (ซึ่งใช้เซ็นเซอร์ดิฟเฟอเรนเชียล) การจัดการวงจรสารทำความเย็นต้องใช้แรงดันสัมบูรณ์เพื่อคำนวณความร้อนยวดยิ่งของสารทำความเย็นและการทำความเย็นย่อยอย่างแม่นยำโดยใช้ไดอะแกรมความดัน-เอนทาลปี (P-H)

3.3 อุปกรณ์การแพทย์

เกรดทางการแพทย์ เซ็นเซอร์ความดันสัมบูรณ์ ฝังอยู่ในเครื่องช่วยหายใจ เครื่องดมยาสลบ ปั๊มแช่ เครื่องวัดความดันโลหิต และอุปกรณ์ฟอกไต ข้อกำหนดด้านกฎระเบียบ (IEC 60601-1, ISO 80601) กำหนดความเข้ากันได้ทางชีวภาพสำหรับวัสดุที่สัมผัสกับของเหลว ความเข้ากันได้ทางแม่เหล็กไฟฟ้า (EMC) และความสามารถในการตรวจสอบย้อนกลับการสอบเทียบที่เข้มงวด

ลักษณะเซ็นเซอร์ทางการแพทย์ที่สำคัญ:

• ความแม่นยำ: ±0.1% FS หรือดีกว่า พร้อมการสอบเทียบที่ติดตามย้อนกลับได้ของ NIST
• การดริฟท์ระยะยาว: <±0.05% FS/ปี
• ความเข้ากันได้ของสื่อ: น้ำเกลือ, ออกซิเจน, ก๊าซผสมยาสลบ
• เอาท์พุต: ดิจิตอล (I²C/SPI) พร้อมการชดเชยอุณหภูมิออนบอร์ด เหมาะสำหรับสถาปัตยกรรมแบบฝังตัวสมัยใหม่

3.4 ระบบยานยนต์

การใช้งานด้านยานยนต์ของ เซ็นเซอร์ความดันสัมบูรณ์ รวมถึงเซ็นเซอร์แรงดันร่วมสัมบูรณ์ (MAP) ระบบตรวจสอบแรงดันลมยาง (TPMS แม้ว่าโดยทั่วไปจะเป็นมาตรวัด) แรงดันเทอร์โบชาร์จเจอร์ และแรงดันไอของถังน้ำมันเชื้อเพลิง เซ็นเซอร์ MAP มีความสำคัญอย่างยิ่งต่อการฉีดเชื้อเพลิงของหน่วยควบคุมเครื่องยนต์ (ECU) และการคำนวณจังหวะการจุดระเบิด โดยจะต้องผ่านคุณสมบัติ AEC-Q100 เกรด 1 (-40°C ถึง 125°C) มีการสั่นสะเทือนสูง และสัมผัสกับไอน้ำมันเชื้อเพลิง

• ช่วงการทำงาน: 10–400 kPa สัมบูรณ์ (ครอบคลุมสุญญากาศที่ไม่ได้ใช้งานผ่านบูสต์สูงสุด)
• เอาต์พุต: อะนาล็อก Ratiometric (0.5–4.5 V) หรือโปรโตคอลดิจิตอล SENT
• เวลาตอบสนอง: <1 ms สำหรับเหตุการณ์ไดนามิกเอ็นจิ้น

3.5 เซ็นเซอร์ความดันสัมบูรณ์ราคาประหยัดสำหรับโครงการ Arduino

ที่ rise of open-source hardware has created strong demand for a Arduino เซ็นเซอร์ความดันสัมบูรณ์ราคาประหยัด - โซลูชันที่เข้ากันได้ เซ็นเซอร์เหล่านี้ (โดยทั่วไปคืออุปกรณ์บรรยากาศ MEMS ที่มีเอาต์พุต I²C หรือ SPI) ช่วยให้สถานีตรวจอากาศ เครื่องบันทึกระดับความสูง การนำทางในอาคาร และโปรเจ็กต์โดรนด้วยต้นทุนที่ต่ำที่สุด

เซ็นเซอร์วัดความกดอากาศสัมบูรณ์ MEMS ยอดนิยมที่ใช้ในระบบนิเวศของ Arduino นำเสนอ:

• ช่วงความดัน: 300–1100 hPa (ครอบคลุมระดับความสูงตั้งแต่ -500 ม. ถึง ~9,000 ม.)
• ในterface: I²C (400 kHz fast mode) or SPI
• ความละเอียด: ADC 24 บิต, ความละเอียด <0.18 Pa ในโหมดความละเอียดสูงพิเศษ
• แรงดันไฟฟ้าของแหล่งจ่ายไฟ: 1.8–5 V (รองรับลอจิก 3.3 V)
• แพ็คเกจ: LGA-8, QFN หรือโมดูลแยกสำหรับการสร้างต้นแบบ
• การใช้กระแสไฟ: <1 µA ในโหมดสลีป (สำคัญสำหรับโหนด IoT ที่ใช้พลังงานแบตเตอรี่)

4. วิธีเลือกเซ็นเซอร์ความดันสัมบูรณ์ที่เหมาะสม

4.1 ข้อมูลจำเพาะที่สำคัญในการประเมิน

การเลือกสิ่งที่ถูกต้อง เซ็นเซอร์ความดันสัมบูรณ์ ต้องมีการประเมินอย่างเป็นระบบในมิติข้อกำหนดต่างๆ วิศวกรควรหลีกเลี่ยงการระบุมากเกินไป (ซึ่งทำให้เกิดต้นทุน) และการระบุน้อยไป (ซึ่งทำให้เกิดความล้มเหลวในฟิลด์)

4.2 เกณฑ์การคัดเลือกสำหรับ Arduino และระบบสมองกลฝังตัว

สำหรับก Arduino เซ็นเซอร์ความดันสัมบูรณ์ราคาประหยัด หรือแอปพลิเคชันไมโครคอนโทรลเลอร์แบบฝัง ลำดับความสำคัญจะเปลี่ยนไปตามความเข้ากันได้ของอินเทอร์เฟซ การใช้พลังงาน และฟอร์มแฟคเตอร์ พิจารณา:

• ในterface voltage levels : ตรวจสอบให้แน่ใจว่าระดับลอจิก I²C/SPI ตรงกับ MCU ของคุณ (3.3 V หรือ 5 V) เซ็นเซอร์ MEMS จำนวนมากเป็นแบบเนทิฟ 3.3 V; ใช้ตัวเปลี่ยนระดับหากเชื่อมต่อกับ 5 V Arduino Uno
• การสนับสนุนห้องสมุด : ความพร้อมใช้งานของไลบรารี Arduino ที่ได้รับการยืนยันช่วยลดเวลาในการพัฒนาได้อย่างมาก
• เซ็นเซอร์อุณหภูมิบนชิป : เซ็นเซอร์วัดความกดอากาศ MEMS ส่วนใหญ่มีเซ็นเซอร์อุณหภูมิในตัวสำหรับการชดเชยและการตรวจสอบฟังก์ชันสองฟังก์ชัน
• อัตราการสุ่มตัวอย่าง : สำหรับสถานีตรวจอากาศ 1 Hz ก็เพียงพอแล้ว สำหรับการรักษาระดับความสูงใน UAV จำเป็นต้องใช้ 25–100 Hz
• โหมดสลีปและสแตนด์บาย : จำเป็นสำหรับการใช้งานที่ใช้พลังงานแบตเตอรี่โดยมีเป้าหมายหลายปีในการใช้งานเซลล์แบบเหรียญหรือชุด LiPo ขนาดเล็ก

4.3 ราคาเทียบกับการแลกเปลี่ยนประสิทธิภาพ

ที่ cost of an เซ็นเซอร์ความดันสัมบูรณ์ ปรับขนาดด้วยความแม่นยำ การรับรอง ความเข้ากันได้ของสื่อ และบรรจุภัณฑ์ การทำความเข้าใจข้อดีข้อเสียเหล่านี้ช่วยให้ทีมจัดซื้อและสถาปนิกระบบสร้างสมดุลระหว่างงบประมาณกับข้อกำหนดทางวิศวกรรม

5. เกี่ยวกับ MemsTech - พันธมิตรเซ็นเซอร์ความดัน MEMS ที่เชื่อถือได้ของคุณ

5.1 ก่อตั้งขึ้นในอู๋ซี สร้างขึ้นเพื่อนวัตกรรม

MemsTech ก่อตั้งขึ้นในปี 2554 และตั้งอยู่ในย่านเทคโนโลยีไฮเทคแห่งชาติอู๋ซี ซึ่งเป็นศูนย์กลางด้านนวัตกรรม IoT ของจีน โดยเป็นองค์กรที่เชี่ยวชาญด้านการวิจัยและพัฒนา การผลิต และการขายเซ็นเซอร์ความดัน MEMS เขตเทคโนโลยีไฮเทคแห่งชาติ Wuxi ได้สถาปนาตัวเองเป็นหนึ่งในระบบนิเวศชั้นนำของเอเชียสำหรับการผลิตเซมิคอนดักเตอร์และ MEMS ซึ่งช่วยให้ MemsTech สามารถเข้าถึงทรัพยากรการผลิตขั้นสูง ความร่วมมือด้านการวิจัย และโครงสร้างพื้นฐานของห่วงโซ่อุปทาน ซึ่งมีความสำคัญต่อการผลิตเซ็นเซอร์คุณภาพสูงในปริมาณมาก

5.2 ผลิตภัณฑ์และอุตสาหกรรมที่ให้บริการ

เมมส์เทค เซ็นเซอร์ความดันสัมบูรณ์ กลุ่มผลิตภัณฑ์ครอบคลุมช่วงแรงดัน ประเภทเอาต์พุต และตัวเลือกบรรจุภัณฑ์ที่หลากหลาย ซึ่งออกแบบมาเพื่อให้บริการลูกค้า B2B ทั่วทั้ง:

• การแพทย์ : เซ็นเซอร์ที่ออกแบบมาสำหรับอุปกรณ์ทางเดินหายใจ ระบบการให้สารทางหลอดเลือดดำ และเครื่องมือวินิจฉัย เป็นไปตามข้อกำหนดการจัดการคุณภาพ ISO 13485
• ยานยนต์ : เซ็นเซอร์ความดัน MEMS มีคุณสมบัติตรงตาม AEC-Q100 เกรด 1 สำหรับการตรวจสอบแรงดันท่อร่วม ไอน้ำมันเชื้อเพลิง และระบบเบรก
• เครื่องใช้ไฟฟ้า : เซ็นเซอร์ MEMS ขนาดกะทัดรัดและใช้พลังงานต่ำสำหรับสมาร์ทโฟน อุปกรณ์สมาร์ทโฮม อุปกรณ์สวมใส่ และโหนด IoT

5.3 เหตุใดทีมจัดซื้อจัดจ้างและพันธมิตรขายส่งจึงเลือก MemsTech

• ความสามารถในการวิจัยและพัฒนาระดับมืออาชีพ : การออกแบบ MEMS และวิศวกรรมกระบวนการภายในองค์กรช่วยให้เกิดโซลูชันที่ปรับแต่งตามความต้องการสำหรับลูกค้า OEM และ ODM
• การจัดการการผลิตทางวิทยาศาสตร์ : สายการผลิตที่ควบคุมโดย ISO พร้อมด้วยการควบคุมกระบวนการทางสถิติ (SPC) ช่วยให้มั่นใจได้ถึงผลผลิตและคุณภาพที่สม่ำเสมอในทุกขนาด
• บรรจุภัณฑ์และการทดสอบที่เข้มงวด : เซ็นเซอร์ทุกตัวผ่านการทดสอบการสอบเทียบและการทำงานเต็มรูปแบบก่อนจัดส่ง พร้อมตัวเลือกการคัดกรอง HTOL (อายุการใช้งานที่อุณหภูมิสูง) 100%
• ราคาที่แข่งขันได้ : การบูรณาการในแนวตั้งและประสิทธิภาพการผลิตในปริมาณมากทำให้ MemsTech สามารถนำเสนอโซลูชันการตรวจจับที่มีประสิทธิภาพสูงและคุ้มต้นทุน ซึ่งช่วยลดต้นทุน BOM ของระบบทั้งหมดโดยไม่กระทบต่อความน่าเชื่อถือ

6. คำถามที่พบบ่อย (FAQ)

คำถามที่ 1: อะไรคือความแตกต่างพื้นฐานระหว่างเซ็นเซอร์ความดันสัมบูรณ์และเซ็นเซอร์ความดันเกจ?

อ เซ็นเซอร์ความดันสัมบูรณ์ วัดความดันสัมพันธ์กับสุญญากาศที่สมบูรณ์แบบ (0 Pa) เซ็นเซอร์วัดความดันจะวัดความดันสัมพันธ์กับความดันบรรยากาศในท้องถิ่น ซึ่งจะแตกต่างกันไปตามระดับความสูงและสภาพอากาศ เป็นผลให้เกิด เซ็นเซอร์ความดันสัมบูรณ์ vs gauge pressure sensor การเปรียบเทียบแสดงให้เห็นว่าเซ็นเซอร์สัมบูรณ์ให้การวัดที่เสถียรและไม่ขึ้นกับตำแหน่ง ในขณะที่เซ็นเซอร์เกจมีความเหมาะสมมากกว่าเมื่อปริมาณทางวิศวกรรมที่น่าสนใจคือความดันสูงหรือต่ำกว่าสภาพแวดล้อม เช่น การเติมลมยางหรือแรงดันถังที่สัมพันธ์กับบรรยากาศ

คำถามที่ 2: เซ็นเซอร์วัดความดันสัมบูรณ์ทำงานอย่างไรกับเครื่องวัดระยะสูง

ใน an เซ็นเซอร์ความดันสัมบูรณ์ for altimeter applications เซ็นเซอร์จะวัดความกดอากาศที่แท้จริงของบรรยากาศที่เครื่องบินหรือระดับความสูงปัจจุบันของ UAV การใช้แบบจำลองบรรยากาศมาตรฐานสากล (ISA) โดยที่ความดันลดลงประมาณ 1.2 hPa ต่อการเพิ่มความสูง 10 เมตรที่ระดับความสูงต่ำ ระบบจะแปลงการอ่านค่าความดันเป็นค่าความสูง การอ้างอิงสุญญากาศที่ปิดผนึกภายในเซ็นเซอร์ทำให้การวัดนี้ไม่ได้รับผลกระทบจากแรงดันในห้องโดยสารหรือสภาพอากาศในท้องถิ่น โดยให้สัญญาณระดับความสูงที่เสถียรและทำซ้ำได้สำหรับระบบควบคุมการบิน

คำถามที่ 3: เซ็นเซอร์ความดันสัมบูรณ์ราคาประหยัดสามารถใช้กับ Arduino สำหรับการวัดระดับความสูงแบบ DIY ได้หรือไม่

ใช่. ก Arduino เซ็นเซอร์ความดันสัมบูรณ์ราคาประหยัด -อุปกรณ์ MEMS ที่ใช้งานร่วมกันได้ ซึ่งโดยทั่วไปแล้วจะเป็นเซ็นเซอร์วัดบรรยากาศ I²C 24 บิต สามารถให้ความละเอียดของระดับความสูงได้ดีกว่า 0.5 ม. ในอากาศนิ่ง Arduino อ่านข้อมูลความดันดิบผ่าน I²C ใช้สูตรไฮโซเมตริก (หรือการประมาณ ISA แบบง่าย) และส่งออกระดับความสูงเป็นเมตร เพื่อให้ได้ผลลัพธ์ที่ดีที่สุด ให้ทำการสอบเทียบความดันระดับพื้นดินในท้องถิ่นก่อนแต่ละเซสชั่น เนื่องจากความดันสัมบูรณ์ที่ระดับน้ำทะเลจะแปรผันในแต่ละวัน ±2–3 hPa เนื่องจากสภาพอากาศ ซึ่งแปลเป็นความคลาดเคลื่อนของระดับความสูง ±17–25 ม. โดยไม่มีการแก้ไข

คำถามที่ 4: ข้อกำหนดใดที่สำคัญที่สุดเมื่อเลือกเซ็นเซอร์ความดันสัมบูรณ์สำหรับระบบ HVAC

สำหรับ เซ็นเซอร์ความดันสัมบูรณ์ for HVAC systems การใช้งาน ข้อกำหนดที่สำคัญที่สุดคือ: (1) ช่วงความดัน - ต้องครอบคลุมแรงดันการทำงานของสารทำความเย็นทั้งหมดรวมถึงภาวะชั่วคราว (2) ความเข้ากันได้ของสื่อ — วัสดุเปียกต้องเข้ากันได้กับสารทำความเย็น เช่น R-410A, R-32 หรือ R-134a (3) แถบข้อผิดพลาดทั้งหมด (TEB) ในช่วงอุณหภูมิการทำงานเต็มรูปแบบ (4) อินเตอร์เฟซเอาท์พุท —แนะนำให้ใช้ลูปกระแส 4–20 mA สำหรับการเดินสายเคเบิลยาวในระบบอาคาร และ (5) การป้องกันทางเข้า —IP67 ขั้นต่ำสำหรับสภาพแวดล้อมห้องอุปกรณ์ที่สัมผัสกับความชื้นและสารทำความสะอาด

คำถามที่ 5: เซ็นเซอร์วัดแรงดันสัมบูรณ์จะรักษาความแม่นยำตลอดอายุการใช้งานได้อย่างไร

ความมั่นคงในระยะยาวใน เซ็นเซอร์ความดันสัมบูรณ์ ขึ้นอยู่กับความสมบูรณ์ของห้องอ้างอิงสุญญากาศแบบปิดผนึก ความต้านทานการคืบของวัสดุไดอะแฟรม และคุณภาพของอัลกอริธึมการชดเชย ASIC เซ็นเซอร์ MEMS คุณภาพสูงให้ความเสถียรในระยะยาวที่ ±0.1% FS ต่อปีหรือดีกว่า เพื่อรักษาความถูกต้องแม่นยำที่ได้รับการรับรอง ควรมีการสอบเทียบเซ็นเซอร์ใหม่เป็นระยะๆ โดยทั่วไปทุกๆ 1-3 ปี ขึ้นอยู่กับข้อกำหนดด้านกฎระเบียบของการใช้งาน ในการใช้งานที่สำคัญ (ทางการแพทย์ การบินและอวกาศ) ผู้ผลิตควรจัดเตรียมใบรับรองการสอบเทียบที่ติดตามย้อนกลับได้ของ NIST และข้อมูลคุณลักษณะดริฟท์ที่เผยแพร่

อ้างอิง

• ฟราเดน เจ. (2016) คู่มือเซนเซอร์สมัยใหม่: ฟิสิกส์ การออกแบบ และการประยุกต์ (ฉบับที่ 5). สปริงเกอร์. https://doi.org/10.1007/978-3-319-19303-8
• ในternational Electrotechnical Commission. (2005). IEC 60770-1: เครื่องส่งสัญญาณสำหรับใช้ในระบบควบคุมกระบวนการทางอุตสาหกรรม - ส่วนที่ 1: วิธีการประเมินประสิทธิภาพ . ไออีซี
• กลุ่มอุตสาหกรรม MEMS และเซ็นเซอร์ (MSIG) (2023) รายงานตลาด MEMS และเซ็นเซอร์ . https://www.semi.org/en/communities/msig
• รทส. (2010) DO-160G: สภาพแวดล้อมและขั้นตอนการทดสอบสำหรับอุปกรณ์ทางอากาศ . อาร์ทีซีเอ อิงค์
• เครื่องดนตรีแห่งชาติ (2022) ความรู้พื้นฐานเกี่ยวกับเซ็นเซอร์ความดัน: ประเภทเซ็นเซอร์และคำแนะนำในการเลือก . https://www.ni.com/en-us/shop/data-acquisition/sensor-fundamentals/pressure-sensor.html
• บ๊อชเซนเซอร์เทค (2023) BST-BMP390-DS002: เอกสารข้อมูลเซ็นเซอร์ความดัน BMP390 . บ๊อช เซนเซอร์เทค GmbH https://www.bosch-sensortec.com/products/environmental-sensors/pressure-sensors/bmp390/
• ในternational Organization for Standardization. (2016). ISO 13485:2016 – อุปกรณ์การแพทย์ – ระบบการจัดการคุณภาพ . ไอเอสโอ. https://www.iso.org/standard/59752.html
• ประชาคมเศรษฐกิจอาเซียน (2014) AEC-Q100 Rev-H: คุณสมบัติการทดสอบความเครียดตามกลไกความล้มเหลวสำหรับวงจรรวม . สภาอิเล็กทรอนิกส์ยานยนต์
