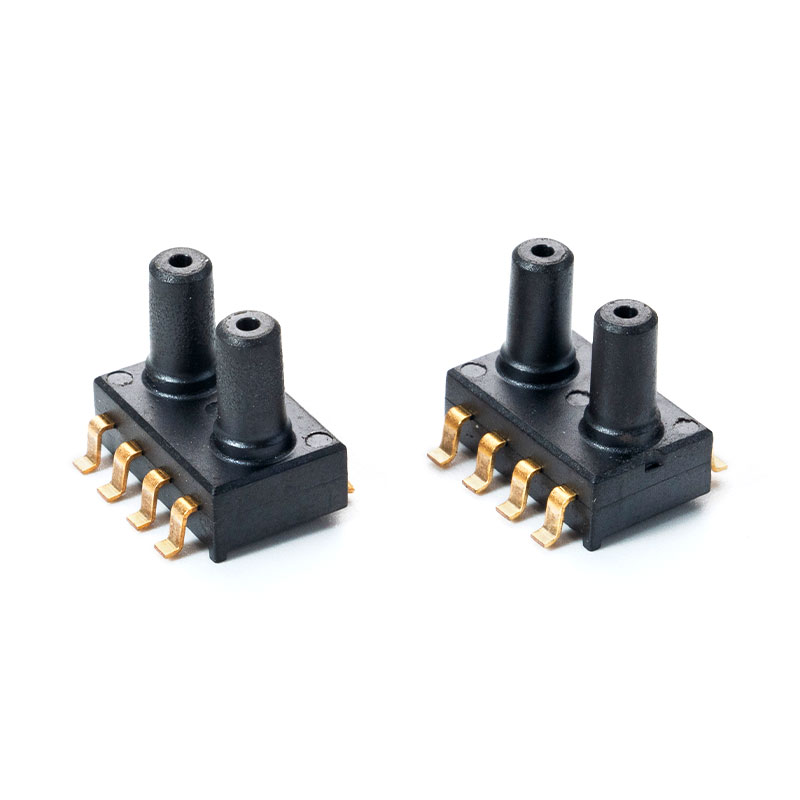

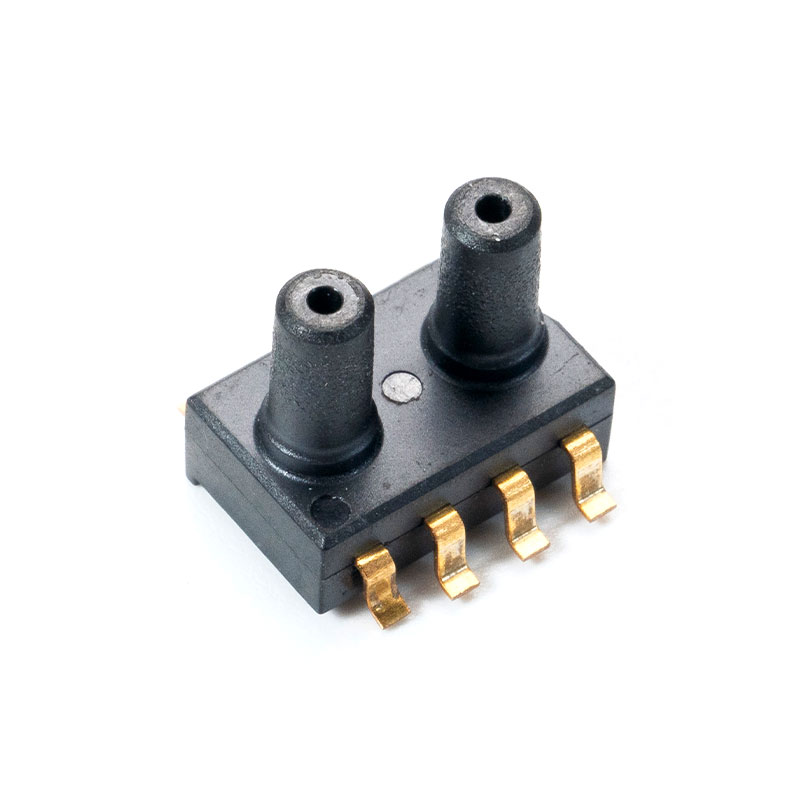

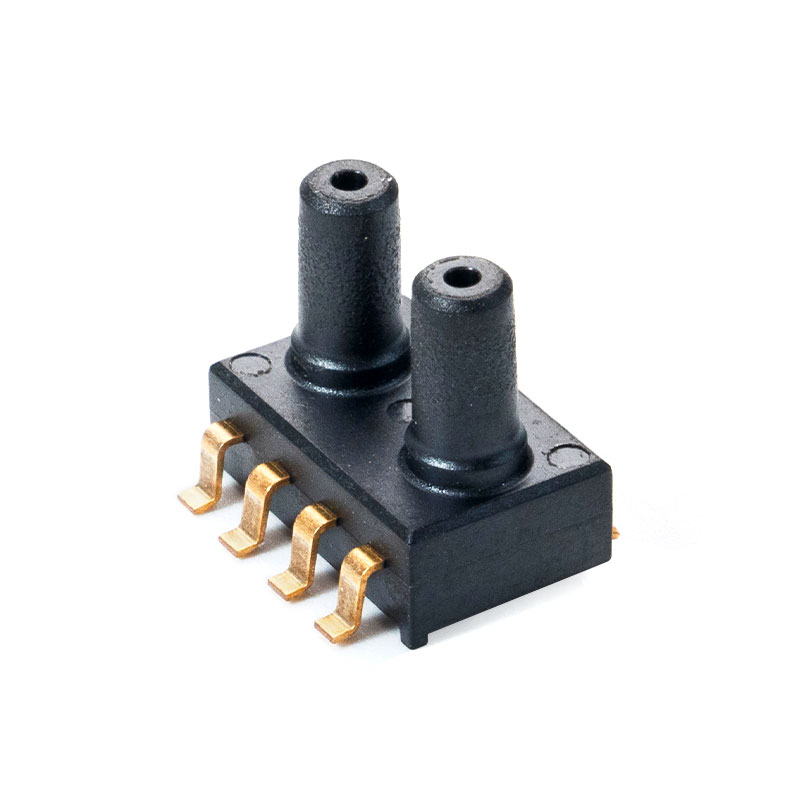

Electrical parameters（MCP-H20）
| Characteristic | Symbol | Min | Typ | Max | Unit |
| Vs=5.0V (MCP-H20-A series) | V S | 4.75 | 5 | 5.25 | VDC |
| Vs=3.3V (MCP-H20-B series) | V S | 3 | 3.3 | 3.6 | VDC |
| Working current | I o | — | 3 | mA DC | |
| Accuracy（0℃ to 85℃） | — | — | — | 1.5 | %V FSS |
| ADC resolution | RES ADC | — | 24 | — | bit |
| DAC resolution | RES DAC | — | 12 | — | bit |
| Response time | t R | — | 2.5 | — | ms |
| Warm-up time | — | — | 100 | — | ms |
| ESD Protection | — | — | 2 | — | kV |
พารามิเตอร์เอาท์พุต (MCP-H20)
ซีรี่ส์ MCP-H20-A (แรงดันไฟฟ้าของพาวเวอร์ซัพพลาย:5.0วี)
| ลักษณะเฉพาะ | สัญลักษณ์ | ขั้นต่ำ | ประเภท | สูงสุด | หน่วย |
| ขั้นต่ำ pressure offset (0℃ to 85℃) | วี ปิด | 0.44 | 0.5 | 0.56 | กระแสตรง |
| เอาต์พุตเต็มสเกล (0°C ถึง 85°C) | วี สสส | 4.44 | 4.5 | 4.56 | กระแสตรง |
| ช่วงเต็มสเกล (0°C ถึง 85°C) | วี เอฟเอสเอส | 3.88 | 4 | 4.12 | กระแสตรง |
ซีรี่ส์ MCP-H20-B (แรงดันไฟฟ้าของแหล่งจ่ายไฟ: 3.3วี)
| ลักษณะเฉพาะ | สัญลักษณ์ | ขั้นต่ำ | ประเภท | สูงสุด | หน่วย |
| ขั้นต่ำ pressure offset (0℃ to 85℃) | วี ปิด | 0.055 | 0.1 | 0.145 | กระแสตรง |
| เอาต์พุตเต็มสเกล (0°C ถึง 85°C) | วี สสส | 3.055 | 3.1 | 3.145 | กระแสตรง |
| ช่วงเต็มสเกล (0°C ถึง 85°C) | วี เอฟเอสเอส | 2.91 | 3 | 3.09 | กระแสตรง |
ลักษณะความดันและอุณหภูมิ (MCP-H21)
ตารางที่ 1: ลักษณะแรงดันเอาต์พุต @ VDD = 5.0V, ต = 25℃ เว้นแต่จะระบุไว้เป็นอย่างอื่น
| พารามิเตอร์ | สัญลักษณ์ | เงื่อนไข | นาที | ประเภท | สูงสุด | หน่วย |
| ช่วงการวัดความดัน 1 | พีเอฟเอส | -100 | 200 | ปาสคาล | ||
| ความละเอียดความดัน | ความกดดัน | 0.05 | %เอฟเอส | |||
| ความกดดัน Accuracy 2 | ที่ 25 ℃ | -0.1 | 0.1 | %เอฟเอส | ||
| แถบข้อผิดพลาดทั้งหมด 3 | ทีอีบี | ตั้งแต่ 25 ℃ ถึง 60 ℃ | -0.3 | 0.3 | %เอฟเอส | |
| ตั้งแต่ -40 ℃ ถึง 85 ℃ | -1 | 1 | %เอฟเอส | |||
| ดริฟท์ระยะยาว | หลังจากผ่านไป 1 ปี | ±0.15 | %เอฟเอส | |||
| ผลกระทบจากการบัดกรี Reflow | IPC/JEDEC J-STD-020C | ±0.2 | %เอฟเอส |
1. ด้านแรงดันสูงอยู่ที่ด้านที่ทำเครื่องหมายไว้
2. ค่าเบี่ยงเบนสูงสุดจากเส้นตรงที่เหมาะสมที่สุด (BFSL) ที่ติดตั้งกับเอาต์พุตที่วัดในช่วงความดันที่ 25 °C รวมข้อผิดพลาดทั้งหมดเนื่องจากความดันไม่เชิงเส้น ฮิสเทรีซิส และไม่สามารถทำซ้ำได้
3. แถบข้อผิดพลาดแรงดันรวมประกอบด้วยข้อผิดพลาดด้านความแม่นยำ ข้อผิดพลาดด้านความร้อนในช่วงอุณหภูมิที่ได้รับการชดเชย และค่าความคลาดเคลื่อนในการสอบเทียบสแปนและออฟเซ็ต สำหรับเอาต์พุตเซ็นเซอร์ที่เหมาะสมที่สุดที่เกี่ยวข้องกับความดันและอุณหภูมิอินพุต ค่า TEB จะใช้ได้เฉพาะกับแรงดันไฟฟ้าที่ปรับเทียบแล้วเท่านั้น
ตารางที่ 2: คุณลักษณะอุณหภูมิเอาต์พุต @ VDD = 5.0V, T = 25°C เว้นแต่จะระบุไว้เป็นอย่างอื่น
| พารามิเตอร์ | สัญลักษณ์ | เงื่อนไข | นาที | ประเภท。 | สูงสุด | หน่วย |
| อุณหภูมิในการทำงาน | T อพ | -20 | 85 | ℃ | ||
| ความแม่นยำสัมบูรณ์ของอุณหภูมิ | -10°C ถึง 50°C | ±1.0 | ℃ | |||
| สูงสุด Error with Power | แหล่งจ่ายไฟตั้งแต่ 1.8V ถึง 5.5V | ±0.1 | ℃ | |||
| ความละเอียดอุณหภูมิของข้อมูลเอาท์พุต | 0.01 | ℃ |
ลักษณะทางไฟฟ้า
ตารางที่ 3: ลักษณะ Dค @วีDD=5.0 วี, T=25℃ เว้นแต่จะระบุไว้เป็นอย่างอื่น
| พารามิเตอร์ | สัญลักษณ์ | เงื่อนไข | นาที | ประเภท | สูงสุด | หน่วย |
| การดำเนินงานเฉลี่ยในปัจจุบัน | ฉัน ดีดีเอพี | หนึ่งการแปลงต่อวินาที | 4.5 | 6.4 | ไมโครเอเอ | |
| กระแสสูงสุด | ฉัน พีค | การแปลงแรงดัน | 1.5 | มิลลิแอมป์ | ||
| การแปลงอุณหภูมิ | 0.95 | มิลลิแอมป์ | ||||
| กระแสไฟสแตนด์บาย | ฉัน ท.บ | ที่ 25 ℃ | 0.2 | ไมโครเอเอ | ||
| ความถี่สัญญาณนาฬิกาข้อมูลแบบอนุกรม | ฉ เอสซีแอลเค | ฉัน 2 โปรโตคอล C ตัวต้านทานแบบดึงขึ้น 4.7k | 100 | 400 | กิโลเฮิร์ตซ์ | |
| อินพุตดิจิตอลไฟฟ้าแรงสูง | วิ | 0.8 | วี | |||
| อินพุตดิจิตอลแรงดันต่ำ | วิล | 0.2 | วี | |||
| เอาท์พุทดิจิตอลไฟฟ้าแรงสูง | วี โอ้ | ฉันO = 0.5 mA | 0.9 | วี | ||
| เอาท์พุทดิจิตอลแรงดันต่ำ | วี เฒ่า | ฉันO = 0.5 mA | 0.1 | วี | ||
| ฉันnput Capacitance | C ฉันN | 10 | พีเอฟ | |||
| ฉัน 2 C ตัวต้านทานแบบดึงขึ้น | ร พียู | 3.3 | 4.7 | 10 | KΩ |
