Electrical specifications(MCP-H10)
| Characteristic | Symbol | Min | Typ | Max | Unit |
| Voltage @ Vs=5.0V (MCP-H10-A series) | V S | 4.75 | 5 | 5.25 | VDC |
| Voltage @ Vs=3.3V (MCP-H10-B series) | V S | 3 | 3.3 | 3.6 | VDC |
| Working current | Io | — | 3 | mADC | |
| Accuracy (0 ℃ to 85 ℃) | — | — | — | 1.5 | %V FSS |
| ADC resolution | RES ADC | — | 24 | — | bit |
| DAC resolution | RES DAC | — | 12 | — | bit |
| Frequency | F sys | 1 | MHz | ||
| Response time | t R | — | 2.5 | — | mS |
| Start Time | — | — | 100 | — | mS |
| ESD Protection | — | — | 2 | — | KV |

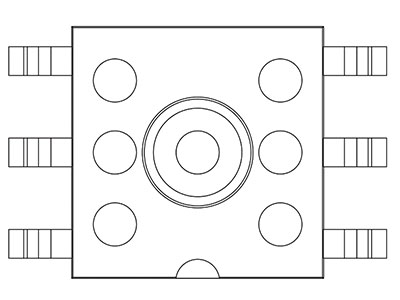

คำจำกัดความของบรรจุภัณฑ์และพิน (เอกสารข้อมูล H11)
| อธิบาย | ไม่ | คำจำกัดความของพิน | อธิบาย | ||
 | 1 | ไม่มี | แขวนอยู่ในอากาศ | ||
| 1 | 6 | 2 | สดีเอ | ฉัน 2 พินข้อมูลแบบสองทิศทางแบบอนุกรม C | |
| 2 | 5 | 3 | เอสซีแอล | ฉัน 2 พินอินพุตนาฬิกาอนุกรม C | |
| 3 | 4 | 4 | วีดีดี | แหล่งจ่ายไฟ | |
| 5 | จีเอ็นดี | บริเวณ | |||
| 6 | ไม่มี | แขวนอยู่ในอากาศ | |||
Absolute maximum rating(H11Datasheet)
| Parameter | sign | minimum | typical | maximum | unit | notes |
| voltage | VDD | -0.3 | 5.8 | V | ||
| Digital pin voltage | Vio , dig | -0.3 | VDD 0.3 | V | 25°C | |
| Overload pressure | Pproof | 2X | kPaG | |||
| burst pressure | Pburst | 3X | kPaG | |||
| ESD protection | HBM | 4 | kV | |||
| storage temperature | Tstg | -40 | 125 | °C |
ขอบเขตงานที่แนะนำ(H11Datasheet)
| พารามิเตอร์ | ลงชื่อ | ขั้นต่ำ | ตามแบบฉบับ | สูงสุด | หน่วย | บันทึกย่อ |
| แรงดันไฟฟ้าของแหล่งจ่ายไฟ 1 | วีดีดี | 3.0 | 5 | 5.5 | วี | |
| ช่วงปฏิบัติการ | ปรางค์ | -100 | 1000 | ปาสคาล | มีให้เลือกหลายช่วง | |
| อุณหภูมิในการทำงาน | ท็อปอาร์ | -20 | 85 | °C |
