พารามิเตอร์เอาท์พุต

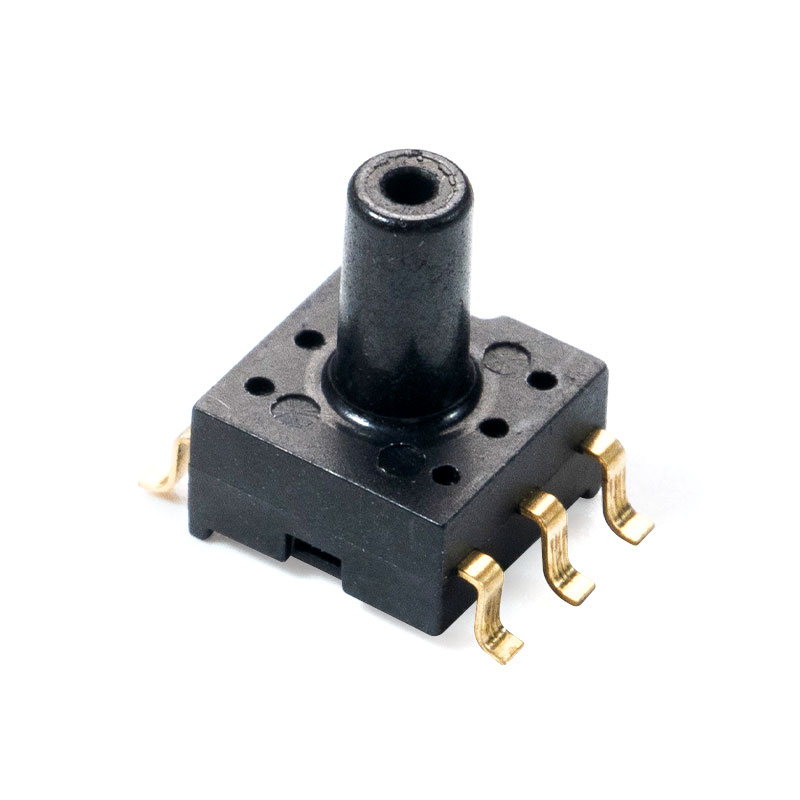

MCP-H10-A ซีรี่ส์
| ลักษณะเฉพาะ | สัญลักษณ์ | นาที | ประเภท | สูงสุด | หน่วย |
| นาที pressure output（0℃ to 85℃）@ VS = 5.0V | วี ปิด | 0.44 | 0.5 | 0.56 | กระแสตรง |
| สูงสุด pressure output（0℃ to 85℃）@ VS = 5.0V | วี สสส | 4.44 | 4.5 | 4.56 | กระแสตรง |
| เอาต์พุตเต็มสเกล (0°C ถึง 85°C)@VS = 5.0V | วี เอฟเอสเอส | 3.88 | 4 | 4.12 | กระแสตรง |
MCP-H10-B ซีรี่ส์
| ลักษณะเฉพาะ | สัญลักษณ์ | นาที | ประเภท | สูงสุด | หน่วย |
| นาที pressure output（0℃ to 85℃）@ VS =3.3V | วี ปิด | 0.055 | 0.1 | 0.145 | กระแสตรง |
| สูงสุด pressure output（0℃ to 85℃）@ VS =3.3V | วี สสส | 3.055 | 3.1 | 3.145 | กระแสตรง |
| เอาต์พุตเต็มสเกล (0°C ถึง 85°C)@VS = 3.3V | วี เอฟเอสเอส | 2.91 | 3 | 3.09 | กระแสตรง |
คำอธิบายฟังก์ชั่น
ภาพรวม
เซ็นเซอร์ความดันซีรีส์ MCP-H10 ใช้ชิปความดันพายโซรีซิสทีฟ MEMS เป็นองค์ประกอบตรวจจับความดัน ซึ่งจะส่งสัญญาณดิบตามสัดส่วนของความดันสิ่งแวดล้อม ชิปปรับสภาพที่มี ADC 24 บิตในตัวขับเคลื่อนองค์ประกอบที่ละเอียดอ่อน ขยายสัญญาณดั้งเดิม ชดเชยอุณหภูมิและความเป็นเส้นตรง และส่งสัญญาณเอาท์พุตแรงดันไฟฟ้าแบบอะนาล็อกที่เกี่ยวข้องกับแรงดันที่ใช้เป็นเส้นตรง
ฟังก์ชั่นการถ่ายโอน
 |  |

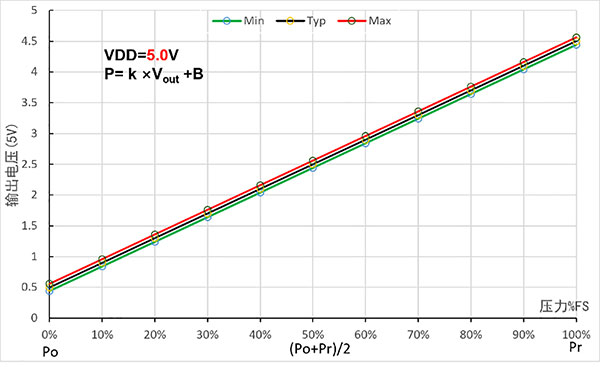

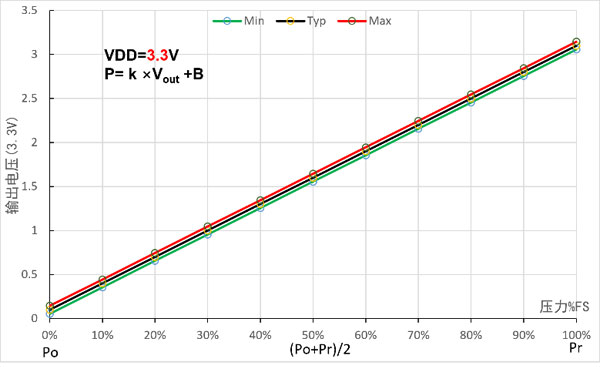

รูปที่ 3.1 ฟังก์ชั่นการถ่ายโอนเอาต์พุตแบบอะนาล็อก
P= เค ×Vout บี
หมายเหตุ: Vout คือแรงดันเอาต์พุตแบบอะนาล็อก (หน่วย: V); P คือค่าความดัน (เป็น เคPa) เค บี แสดงถึงค่าสัมประสิทธิ์เชิงเส้นและออฟเซ็ต ดังแสดงในตารางด้านล่าง
ตาราง 3.1 พารามิเตอร์ฟังก์ชันการถ่ายโอนเอาต์พุตแบบอะนาล็อก
| รุ่นผลิตภัณฑ์ (5.0V) | พิสัย (ปาสคาล) | แรงดันขาออก(วี) | ค่าสัมประสิทธิ์และการชดเชย | |||
| ป | ปร | โอ ล | โอ ฮ | k | B | |
| MCP-H10-A2KP5P | 0 | 2.5 | 0.5 | 4.5 | 0.625 | -0.3125 |
| MCP-H10-A2KP5PN | -2.5 | 2.5 | 0.5 | 4.5 | 1.25 | -3.125 |
| MCP-H10-A5KPP | 0 | 5 | 0.5 | 4.5 | 1.25 | -0.625 |
| MCP-H10-A5KPPN | -5 | 5 | 0.5 | 4.5 | 2.5 | -6.25 |
| MCP-H10-A10KPP | 0 | 10 | 0.5 | 4.5 | 2.5 | -1.25 |
| MCP-H10-A10KPPN | -10 | 10 | 0.5 | 4.5 | 5 | -12.5 |
| MCP-H10-A40KPP | 0 | 40 | 0.5 | 4.5 | 10 | -5 |
| MCP-H10-A40KPN | 0 | -40 | 0.5 | 4.5 | -10 | 5 |
| MCP-H10-A40KPPN | -40 | 40 | 0.5 | 4.5 | 20 | -50 |
| MCP-H10-A100KPP | 0 | 100 | 0.5 | 4.5 | 25 | -12.5 |
| MCP-H10-A100KPN | 0 | -100 | 0.5 | 4.5 | -25 | 12.5 |
| MCP-H10-A100KPPN | -100 | 100 | 0.5 | 4.5 | 50 | -125 |
| MCP-H10-A200KPP | 0 | 200 | 0.5 | 4.5 | 50 | -25 |
| MCP-H10-A200KPPN | -100 | 200 | 0.5 | 4.5 | 75 | -137.5 |
| MCP-H10-A500KPP | 0 | 500 | 0.5 | 4.5 | 125 | -62.5 |
| MCP-H10-A1000KPP | 0 | 1000 | 0.5 | 4.5 | 250 | -125 |
| MCP-H10-A1000KPPN | -100 | 1000 | 0.5 | 4.5 | 275 | -237.5 |
| ปรoduct model（3.3V） | พิสัย (ปาสคาล) | แรงดันขาออก(วี) | ค่าสัมประสิทธิ์และการชดเชย | |||
| ป | ปร | โอL | โอH | k | B | |
| MCP-H10-B2KP5P | 0 | 2.5 | 0.1 | 3.1 | 0.833 | -0.083 |
| MCP-H10-B2KP5PN | -2.5 | 2.5 | 0.1 | 3.1 | 1.667 | -2.667 |
| MCP-H10-B05KPP | 0 | 5 | 0.1 | 3.1 | 1.667 | -0.167 |
| MCP-H10-B05KPPN | -5 | 5 | 0.1 | 3.1 | 3.333 | -5.333 |
| MCP-H10-B10KPP | 0 | 10 | 0.1 | 3.1 | 3.333 | -0.333 |
| MCP-H10-B10KPPN | -10 | 10 | 0.1 | 3.1 | 6.667 | -10.667 |
| MCP-H10-B40KPP | 0 | 40 | 0.1 | 3.1 | 13.333 | -1.333 |
| MCP-H10-B40KPN | 0 | -40 | 0.1 | 3.1 | -13.333 | 1.333 |
| MCP-H10-B40KPPN | -40 | 40 | 0.1 | 3.1 | 26.667 | -42.667 |
| MCP-H10-B100KPP | 0 | 100 | 0.1 | 3.1 | 33.333 | -3.333 |
| MCP-H10-B100KPN | 0 | -100 | 0.1 | 3.1 | -33.333 | 3.333 |
| MCP-H10-B100KPPN | -100 | 100 | 0.1 | 3.1 | 66.667 | -106.667 |
| MCP-H10-B200KPP | 0 | 200 | 0.1 | 3.1 | 66.667 | -6.667 |
| MCP-H10-B200KPPN | -100 | 200 | 0.1 | 3.1 | 100 | -110 |
| MCP-H10-B500KPP | 0 | 500 | 0.1 | 3.1 | 166.667 | -16.667 |
| MCP-H10-B1000KPP | 0 | 1000 | 0.1 | 3.1 | 333.333 | -33.333 |
| MCP-H10-B1000KPPN | -100 | 1000 | 0.1 | 3.1 | 366.667 | -136.667 |
