พิกัดสูงสุดที่แน่นอน (MCP-J10)
| พารามิเตอร์ | สัญลักษณ์ | พิสัย | หน่วย |
| แรงดันไฟจ่ายแบบอะนาล็อก | วีดีดี | -0.3 ถึง 6.0 | วี |
| อุณหภูมิในการทำงาน | -40 ถึง 125 | ℃ | |
| อุณหภูมิในการจัดเก็บ | -50 ถึง 150 | ℃ | |
| อุณหภูมิทางแยก | 150 | ℃ | |
| ความไวต่อ ESD | เอชบีเอ็ม | 4 | กิโลโวลต์ |
หมายเหตุ: การเกินพิกัดสูงสุดสัมบูรณ์อาจทำให้เกิดความเสียหายถาวร และการทำงานเป็นเวลานานที่พิกัดสูงสุดสัมบูรณ์ข้างต้นอาจส่งผลต่อความน่าเชื่อถือของอุปกรณ์
Electrical Characteristic（MCP-J10）
Table 1. Operating Characteristics (VS = 5.0 Vdc, TA = 25°C unless otherwise noted)
| Parameters | Symbol | Min | Typ | Max | Unit |
| Supply Voltage | VS | 4.75 | 5 | 5.25 | Vdc |
| Supply Current | I o | — | 3 | mAdc | |
| Offset (0°C to 85°C) @ VS = 5.0Volts | V off | 0.44 | 0.5 | 0.56 | Vdc |
| Full Scale Output (0°C to 85°C) @ VS = 5.0V | V FSO | 4.44 | 4.5 | 4.56 | Vdc |
| Full Scale Span (0 ℃ to 85 ℃) @ VS=5.0V | V FSS | 3.88 | 4 | 4.12 | Vdc |
Continue Table 1. Operating Characteristics (VS = 5.0 Vdc, TA = 25°C unless otherwise noted)
| Parameters | Symbol | Min | Typ | Max | Unit |
| Accuracy (0°C to 85°C) | — | — | — | 2.5 | %V FSS |
| Response Time | tR | — | 2.5 | — | ms |
| Warm-Up Time | — | — | 100 | — | ms |
| Offset Stability | — | — | 0.25 | — | %V FSS |

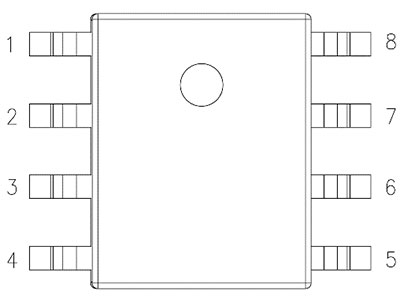

1. บรรจุภัณฑ์และคำจำกัดความของพิน (MCP-J11)
| อธิบาย | ไม่ | คำจำกัดความของพิน | อธิบาย | |
 | 1 | ไม่มี | ว่าง | |
| 2 | ออก | เอาท์พุท | จะต้องถูกลอยอยู่ในอากาศ | |
| 3 | ไม่มี | ว่าง | ||
| 4 | จีเอ็นดี | สายดิน | ||
| 5 | วีดีดี | แหล่งจ่ายไฟ | ||
| 6 | ไม่มี | ว่าง | ||
| 7 | เอสซีแอล | สายนาฬิกาแบบอนุกรม | ||
| 8 | สดีเอ | สดีเอ |
ตารางที่ 1.1 ความสัมพันธ์ของคำจำกัดความพิน
หมายเหตุ:
1.J10: 7 & 8 # พินต้องถูกระงับในอากาศ
2.J11：2 # พินต้องถูกระงับในอากาศ
2. ข้อมูลจำเพาะทางเทคนิค
2. ข้อมูลจำเพาะทางเทคนิค
| พารามิเตอร์ | ลงชื่อ | ค่าต่ำสุด | ค่าทั่วไป | ค่าสูงสุด | หน่วย | บันทึกย่อ |
| รีเซ็ตการเปิดเครื่อง | วดีดีพอร์ | 2.8 | วี | |||
| ปัจจุบันทำงาน | เยี่ยมเลย | 2 | 3 | มิลลิแอมป์ | โหมดการทำงาน | |
| 200 | นา | ปัจจุบันสแตนด์บาย | ||||
| ความละเอียดเอดีซี | วาดใหม่ | 24 | บิต | |||
| ความแม่นยำของแรงดันเอาต์พุต 1,2 | บัญชี | 1% | %เอฟเอส | 0°ซ ~ 60°ซ | ||
| 1.5% | %เอฟเอส | -20°ซ ~ 70°ซ | ||||
| เปิดเครื่องตรงเวลา | ทับ | 100 | นางสาว | ปรับได้ | ||
| การเก็บรักษาข้อมูล EEPROM | ทไลฟ์ | 10 | ปี | @125℃ |
1. ความแม่นยำรวมถึงความไม่เชิงเส้น ฮิสเทรีซิสของอุณหภูมิ และฮิสเทรีซิสของแรงดัน
2. ความแม่นยำตลอดอายุการใช้งานอ้างอิงจากการทดสอบ HTOL, LTOL, HTSL, THB และ PCT เป็นเวลา 1,000 ชั่วโมง
2.2.I 2 ค ลักษณะทางไฟฟ้า
| พารามิเตอร์ | ลงชื่อ | ค่าต่ำสุด | ค่าสูงสุด | หน่วย | บันทึกย่อ |
| ความถี่สัญญาณนาฬิกา | fBsclB | 1 | เมกะเฮิรตซ์ | R=1K | |
| นาฬิกา เวลาบำรุงรักษาชีพจรต่ำ | tBLOWB | 0.52 | พวกเรา | ||
| นาฬิกาเวลาบำรุงรักษาพัลส์สูง | tBHIGHB | 0.24 | พวกเรา | ||
| เวลาก่อตั้ง SDA | tBSUDATB | 0.1 | พวกเรา | ||
| เวลาถือครอง SDA | tBHDDATB | 0.0 | พวกเรา | ||
| เวลาก่อตั้งในช่วงเริ่มต้นของแต่ละเซสชั่น | tBUSTAB | 0.24 | พวกเรา | ||
| เวลาบำรุงรักษาสภาพเริ่มต้น | tBHDSTAB | 0.24 | พวกเรา | ||
| หยุดเวลา กำหนดเวลา | tBSUSTOB | 0.24 | พวกเรา | ||
| ช่วงเวลาระหว่างสองการสื่อสาร | tBBUFB | 0.52 | พวกเรา |
