3.1. ภาพรวม

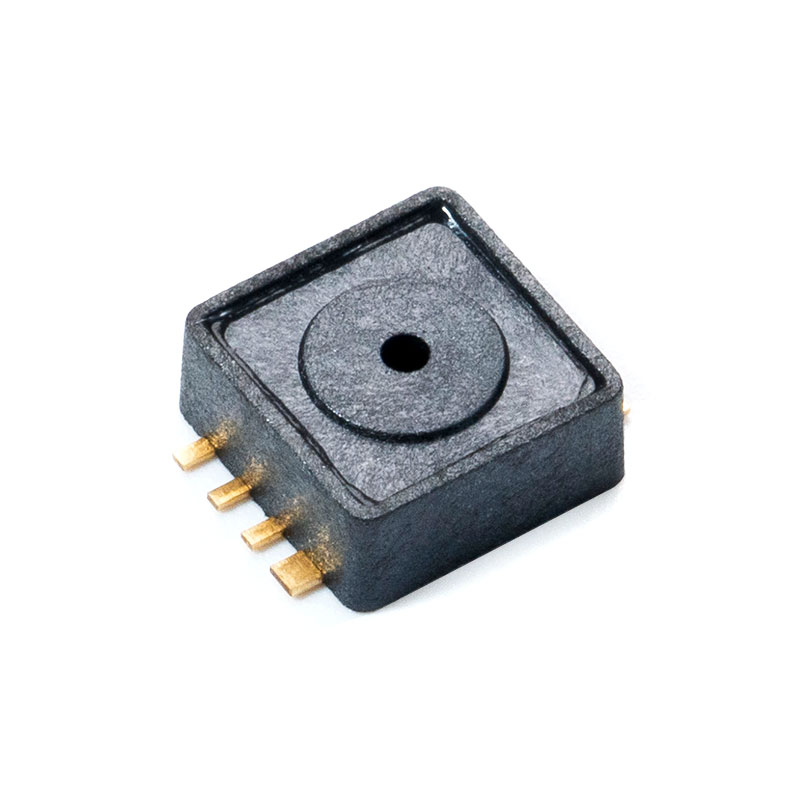

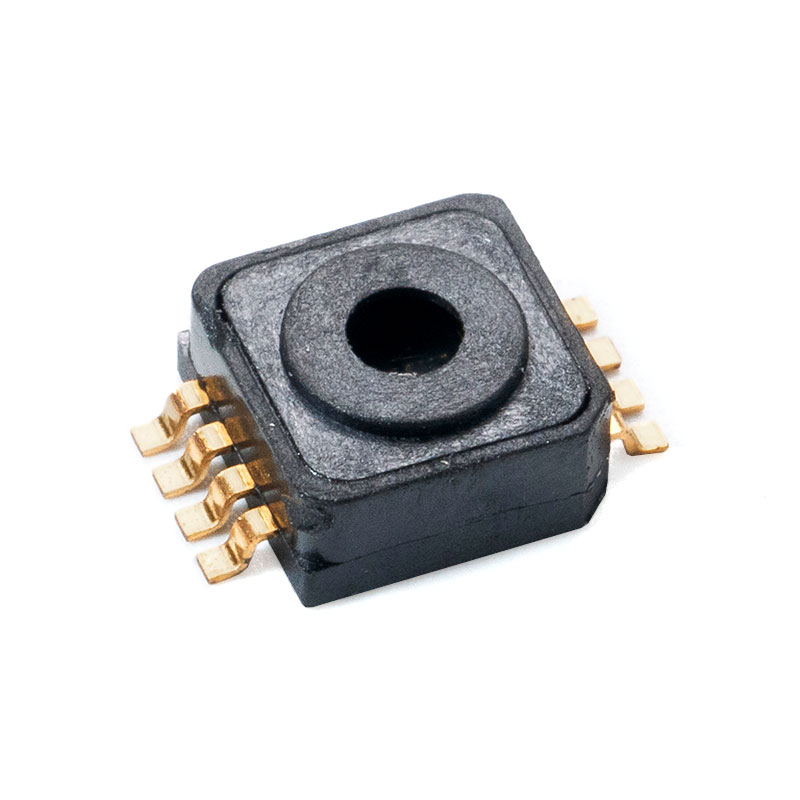

เซ็นเซอร์ความดันซีรีส์ MCP-J20 ใช้แกนพายโซรีซิสทีฟ MEMS เป็นองค์ประกอบที่ไวต่อแรงกด ซึ่งจะส่งสัญญาณเอาท์พุตตามสัดส่วนของความดันโดยรอบ ชิปปรับสภาพที่มี ADC 16 บิตในตัวขับเคลื่อนส่วนประกอบที่ละเอียดอ่อนและขยาย ชดเชยอุณหภูมิ และทำให้สัญญาณต้นฉบับเป็นเส้นตรงเพื่อส่งสัญญาณเอาท์พุตแรงดันไฟฟ้าแบบอะนาล็อกที่เกี่ยวข้องกับแรงดันที่ใช้เป็นเส้นตรง
ฟังก์ชั่นการถ่ายโอน
 | ออก=ก×Pบี ความสนใจ： OUT คือแรงดันเอาต์พุตแบบอะนาล็อก วัดเป็นโวลต์ P คือค่าความดัน ความดันสัมบูรณ์ มีหน่วยเป็น kPa ดูตารางด้านล่างสำหรับ A และ B |

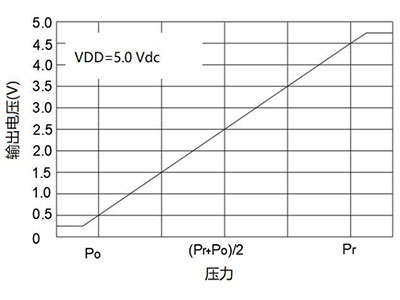

รูปที่ 3.1 ฟังก์ชั่นการถ่ายโอนเอาท์พุตจำลอง
| รุ่นสินค้า | พิสัย (ปาสคาล) | ช่วงแรงดันไฟฟ้าขาออก (V) | กำไรและออฟเซ็ต | |||
| ป | ปร | เฒ่า | โอ้ | A | B | |
| MCP-J20-15115K | 15 | 115 | 0.5 | 4.5 | 0.04 | 0.1 |
| MCP-J20-20250K | 20 | 250 | 0.5 | 4.5 | 0.0173915 | 0.152174 |
| MCP-J20-20400K | 20 | 400 | 0.5 | 4.5 | 0.0105265 | 0.2894735 |
